Cyfres EKL Fan Duct Ultra-Tenau
Dyluniad newydd
Corff ultra-denau, sy'n addas i'w osod ar uchder llawr yn gyfyngedig, lle mae angen uchder gosod is .
Amddiffyniad gorboethi
Pob modur sydd â dyfais amddiffyn thermol awtomatig, yn fwy diogel .

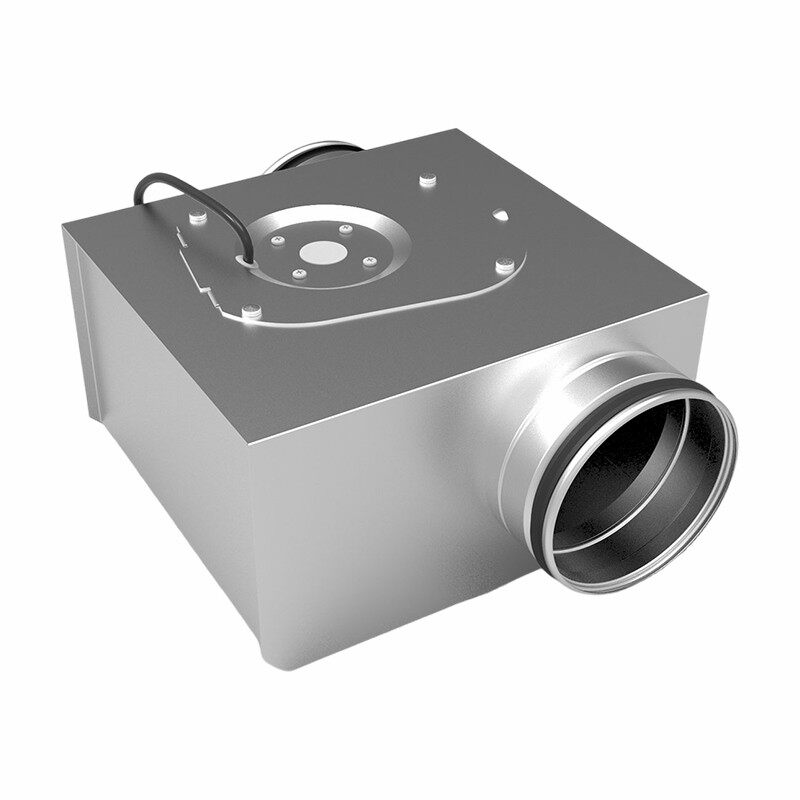

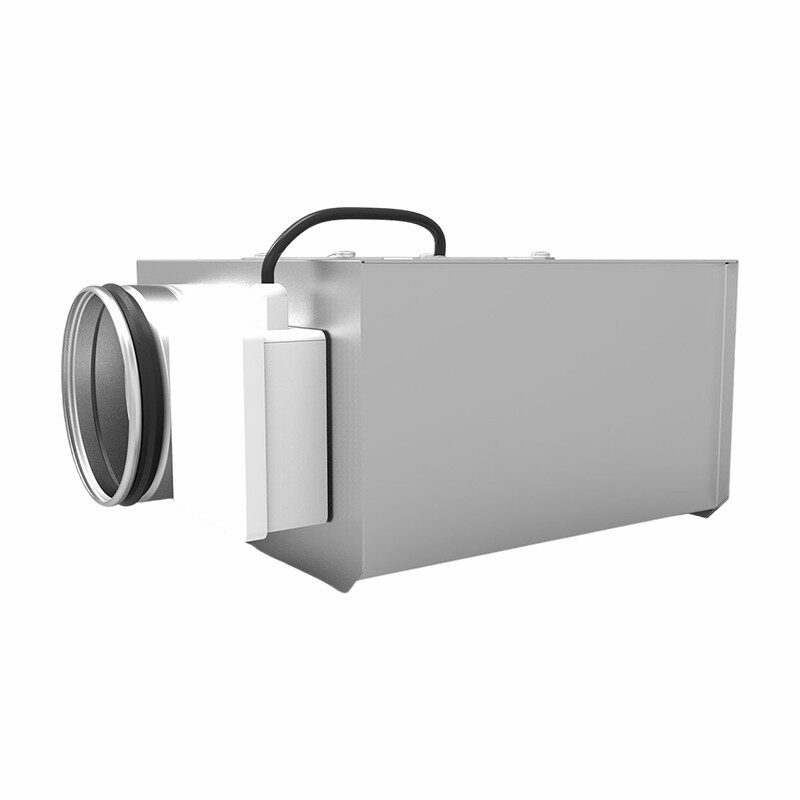

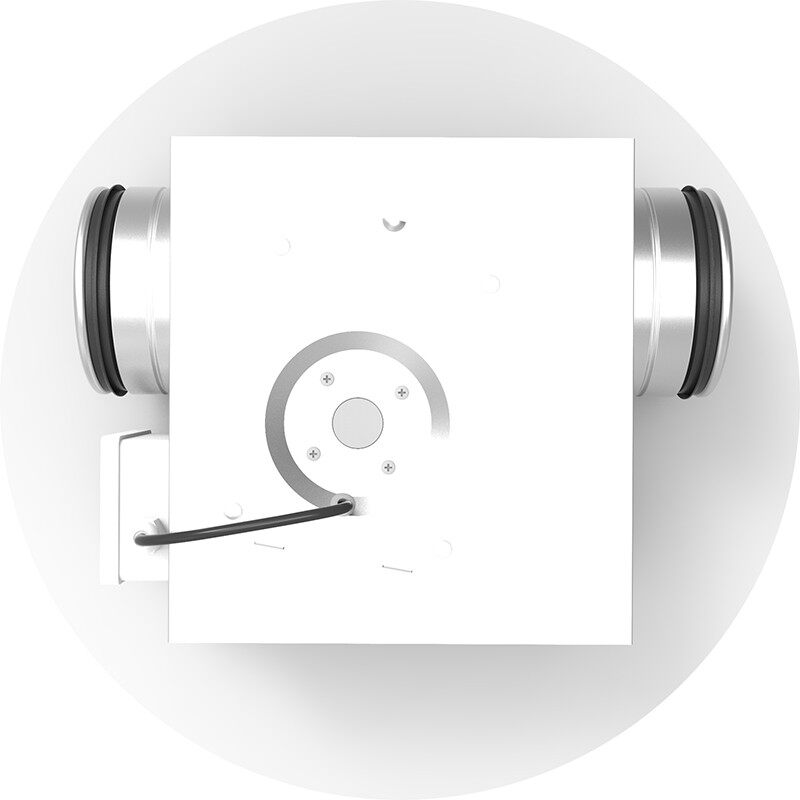

Ffan dwythell ultra-denau
Dyluniad Ultra-Thin, Mwy o Arbed Gofod .
Cyflymder addasadwy
Cyflymder addasadwy, gall y modur gyflawni rheoleiddio cyflymder di -gam, cleient fod yn seiliedig ar anghenion onactual, dewiswch y gyfrol aer priodol .
Hawdd i'w Gynnal
Dyluniad braced modur mynegeiadwy, hawdd ei lanhau a'i gynnal .
Ymwrthedd lleithder uchel
Defnyddiwch ddalen galfanedig cryfder uchel, a defnyddio chwistrelliad arwyneb gyda, gwrthsefyll cyrydiad, yn caniatáu gosod mewn amgylcheddau gwlyb a llaith .
EKL Uchafswm Cyfrol Aer 1000m3/h, pwysau statig uchaf 430pa, maint rhyngwyneb 100mm, 125mm, 160mm, 200mm, trwch 122-220 mm .
Fan ultra-denau sy'n addas ar gyfer fflatiau, fila, ysbyty, gwesty, gwesty, canolfan siopa, adeiladu swyddfa, cyflenwad aer a system wacáu ar gyfer lleoliadau hamdden ac adloniant, mae hyn yn arbennig o fanteisiol mewn sefyllfaoedd lle mae uchder y llawr yn gyfyngedig . Mae pob cyfres o gefnogwyr yn ddewisol, yn ddewisol, EC BRUSHLESS DC DC MOTOR..}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
Disgrifiad Ffeithiau Fan Cyffredinol
• Defnyddir y gefnogwr ar gyfer cludo aer "glân", sy'n golygu nas bwriadwyd ar gyfer sylweddau peryglus tân, ffrwydron, malu llwch, huddygl, ac ati .
• Mae'r gefnogwr wedi'i gyfarparu â modur ymsefydlu rotor allanol asyncronig gyda Bearings Pêl wedi'u selio heb gynnal a chadw .
• Mae gan y cynhwysydd oes gyfyngedig a dylid ei gyfnewid ar ôl 45, 000 awr o opera-TIT (tua 5 mlynedd) i sicrhau'r swyddogaeth uchaf . Gall cynhwysydd diffygiol achosi difrod {.
• Er mwyn sicrhau'r amser bywyd mwyaf ar gyfer gosodiadau mewn amgylcheddau llaith neu oer, dylai'r gefnogwr fod yn gweithredu'n barhaus .
• Gellir gosod y gefnogwr y tu allan neu mewn amgylcheddau llaith eraill . gwnewch yn siŵr bod gan y ffan-dy â draeniad .
• Gellir gosod y gefnogwr mewn unrhyw sefyllfa .
Gosodiadau
• Rhaid gosod y gefnogwr yn unol â'r label cyfeiriad aer ar y ffan .
• Rhaid i'r gefnogwr gael ei gysylltu â dwythell neu fod â gril diogelwch .
• Dylai'r gefnogwr gael ei osod mewn ffordd ddiogel a sicrhau nad oes unrhyw wrthrychau tramor yn cael eu gadael ar ôl .
• Dylai'r gefnogwr gael ei osod mewn ffordd sy'n gwneud gwasanaeth a chynnal a chadw yn hawdd .
• Dylai'r gefnogwr gael ei osod mewn ffordd na ellir trallwyso dirgryniadau i ddwythell neu adeiladu .
• I reoleiddio'r cyflymder, mae newidydd, triac neu drawsnewidydd amledd yn cael ei gysylltu .
• Rhoddir diagram gwifrau ar du mewn y blwch cyffordd neu . wedi'i amgáu ar wahân
• Rhaid gosod a chysylltu'r gefnogwr yn drydanol yn y ffordd gywir wedi'i seilio ar .
• Defnyddiwch y thermocontact mewnol bob amser, gweler y diagram gwifrau .
• Rhaid i osodiadau trydanol gael eu gwneud gan drydanwr awdurdodedig .
• Rhaid cysylltu gosodiadau trydanol â switcher heb densiwn wedi'i leoli'n lleol neu gan switcher pen y gellir ei gloi .
Gweithrediad
Wrth ddechrau, gwnewch yn siŵr bod:
• Nid yw'r cerrynt yn fwy na mwy na +5% o'r hyn a nodir ar y label .
• Mae'r foltedd cysylltu rhwng +6% i –10% o'r foltedd sydd â sgôr .
• Nid oes unrhyw sŵn yn ymddangos wrth gychwyn y gefnogwr .
• Mae'r cyfeiriad cylchdro ar 3- moduron cam yn ôl y label .
Sut i drin
• Rhaid cludo'r gefnogwr yn ei bacio nes ei fod yn gosod . Mae hyn yn atal iawndal trafnidiaeth, crafiadau a'r gefnogwr rhag mynd yn fudr .
• Sylw, cadwch lygad am ymylon miniog a chorneli .
Gynhaliaeth
• Cyn i'r gwasanaeth, cynnal a chadw neu atgyweirio ddechrau, rhaid i'r gefnogwr fod yn rhydd o densiwn a rhaid i'r impeller fod wedi stopio .
• Ystyriwch bwysau'r gefnogwr wrth dynnu neu agor cefnogwyr mwy er mwyn osgoi jamio a contusions .
• Rhaid glanhau'r gefnogwr pan fo angen, o leiaf unwaith y flwyddyn i gynnal y gallu ac i osgoi, anghydbwysedd a allai achosi iawndal diangen ar y Bearings .
• Mae'r Bearings Fan yn rhydd o gynnal a chadw a dylid eu hadnewyddu dim ond pan fo angen .
• Wrth lanhau'r gefnogwr, rhaid peidio â defnyddio glanhau pwysedd uchel neu hydoddiant cryf .
• Dylid glanhau heb ddadleoli na niweidio'r impeller .
• Gwnewch yn siŵr nad oes sŵn gan y gefnogwr .
Ganfod
1. gwnewch yn siŵr bod tensiwn i'r gefnogwr .
2. Torrwch y tensiwn a gwirio nad yw'r impeller wedi'i rwystro .
3. Gwiriwch y thermocontact/amddiffynwr modur . Os caiff ei ddatgysylltu rhaid gofalu am achos gorboethi, i beidio â chael ei ailadrodd . i adfer y thermo-amddiffynwr â llaw y bydd y tensiwn yn cael ei dorri am ddau funud}}}}} Modur . Os oes ganddo thermo-amddiffynwr awtomatig bydd yr ailosod yn cael ei wneud yn awtomatig pan fydd y modur yn oer.
4. Gwnewch yn siŵr bod y cynhwysydd wedi'i gysylltu, (cam sengl yn unig) yn ôl y diagram gwifrau .
5. Os nad yw'r ffan yn gweithio o hyd, y peth cyntaf i'w wneud yw adnewyddu'r cynhwysydd .
6. Os nad oes dim o hyn yn gweithio, cysylltwch â'ch cyflenwr ffan .
7. Os dychwelir y gefnogwr at y cyflenwr, rhaid ei lanhau, y cebl modur heb ei ddifrodi ac adroddiad anghydffurfiaeth manwl wedi'i amgáu .
Warant
Mae'r warant yn ddilys yn unig o dan amod bod y gefnogwr yn cael ei ddefnyddio yn unol â'r "Cyfarwyddiadau ForUse" . hwn
Esboniad pwysau / cromliniau llif
Ffig . 1:
Mae cromlin y gefnogwr yn disgrifio cynhwysedd y gefnogwr, i . e . llif y ffan ar wahanol bwysau ar foltedd mewnbwn asetain .
Mae gan y diagram ffan y pwysau yn Pascal, PA, ar yr echelin fertigol a'r llif mewn metrau ciwbig yr eiliad, m3/s, ar yr echel lorweddol .
Gelwir y pwynt ar gromlin y gefnogwr sy'n dangos y pwysau a'r llif cyfredol yn bwynt gweithio cefnogwyr . Yn ein hesiampl mae'n cael ei farcio â p .
Os bydd y pwysau'n cynyddu yn y dwythellau, mae'r pwynt gweithio yn symud ar hyd cromlin y gefnogwr ac felly ceir llif is . yn yr enghraifft byddai'r pwynt gweithio yn symud .
Ffig . 2:
Mae llinell y system yn disgrifio cyfanswm ymddygiad system awyru (dwythellau, distawrwydd a ValvesetC .) .
Ar hyd y llinell system hon, S, symudodd y Pointis gweithio o P2 i P3 wrth i'r Speedis cylchdro newid .
Camau foltedd penodol gydag Ee . Mae newidydd yn cynhyrchu cromliniau ffan gwahanol, 135 V a230 V, a nodir yn yr enghraifft .
Ffig . 3:
Mae ein cromliniau ffan yn cyflwyno cyfanswm y pwysau yn Pascal . Cyfanswm y pwysau=statig + lles deinamig .
Y pwysau statig yw pwysau'r gefnogwr o'i gymharu â'r pwysau atmosfferig . y pwysau hwn a fydd yn goresgyn colledion pwysau'r system awyru .
Mae'r pwysau deinamig yn bwysau a gyfrifir sy'n codi ar allfa'r gefnogwr, ac yn fwyaf oherwydd cyflymder aer . mae'r pwysau deinamig felly'n disgrifio sut mae'r ffan yn gweithio . cyflwynir cromlin y pwysau deinamig, gan ddechrau ar darddiad, sy'n cynyddu gyda mwy o origon {sy'n cynyddu} a 2} Colled . Os yw'r golled pwysau yn y system yn hysbys, mae'n rhaid dod o hyd i gefnogwr y mae ei wahaniaeth rhwng y cyfanswm a'r pwysau deinamig yn cyfateb i'r golled pwysau yn y system .
Esboniad data cadarn
Mae data sain yn y pamffled hwn yn seiliedig ar y diffiniadau canlynol: Yn y system mae'n rhaid dod o hyd i .
Mae'r pwyntiau y cyflwynir y data sain ar eu cyfer ar hyd llinell y system a ddiffinnir gan y pwysau a'r llif a nodir yn y bwrdd data sain ar gyfer pob ffan . Mae tri math o sain yn y tablau hyn; Mae sain fewnfa ac allfa yn cael eu mesur mewn dwythell, tra bod y sain gyfagos yn cael ei fesur y tu allan i'r ffan a'r system dwythell . ar gyfer yr holl fathau hyn o sain, cyflwynir y lefelau pŵer sain mewn bandiau wythfed . ar gyfer y sain gyfagos, hefyd mae'r lefel sain wedi'i chyfrifo ar gyfer mesuriadau {} {3 i}} Yn ôl i fesuriadau 3} dwythell .
Gwneir mesuriadau sain yn Enchoy yn unol ag iso-standards a chyda'r cefnogwyr yn eu gorchuddion oherwydd bod hyn yn agos at werthoedd realiti .
Iso-method:Gwneir mesur mewn dwythell gyda dyluniad penodol a chysylltiad nad yw'n adlewyrchu . Mae mesuriadau a chyfrifiadau yn cael eu gwneud mewn band wythfed 1/1 .
Mae mesuriadau o'r gefnogwr heb ei dai yn datrys mewn sain is . Mae'r Ashrae Cymdeithas Fasnach yn UDA, yn cael ei nodi wrth gymhwyso data sain gweithgynhyrchwyr, mai canlyniad mesur sain ments ffan heb ei gartref
AMCA-Method:Gwneir y mesuriad o'r gefnogwr heb fod yn dai mewn ystafell anechoic, sy'n arwain at lefel sain is .
Cywirdeb mesur
Wrth ddatblygu'r dull mesur ar gyfer y lefel pŵer sain i ddwythell, dadansoddodd y Sefydliad Safonau Rhyngwladol, ISO, anghywirdeb mesur mewn gwahanol fand wythfed (cywirdeb 90%) .
| Band Octave (Hz) | 63 | 125 | 250 | 500 |
| Anghywirdeb (db) | ±5.0 | ±3.4 | ±2.6 | ±2.6 |
| Band Octave (Hz) | 1000 | 2000 | 4000 | 8000 |
| Anghywirdeb (db) | ±2.6 | ±2.9 | ±3.6 | ±5.0 |
Y lefel pŵer sain
Defnyddir y lefel pŵer sain, LW (A) i gyfrifo'r sain o'r system awyru gyfan . Gall y system hon fod yn gyfansoddiad o rwyllau, damperi a thryledwyr er enghraifft .
Mae'r lefel pŵer sain yn werth mesuredig yn unol â safonau, ac nid yw'n dweud sut mae'r sain yn ymddangos gan fod y pŵer sain yn annibynnol ar nodweddion lleoliad y ffan . er mwyn ymdebygu i'r glust ddynol, defnyddir yr hidlydd A a nodir gyda LW (a) wedi'i fesur yn db (a) mesur mewn db (2}}} (2)
Y lefel pwysau sain
Mae'r lefel pwysedd sain, LP neu LP (A), yn dweud sut mae'r glust ddynol yn cofrestru'r sain . Mae'n dibynnu ar y lefel pŵer sain, pellter o'r ffynhonnell, cyfyngiadau'r lluosogi a nodweddion acwstig yr ystafell {.
Cyflwynir y lefel pwysedd sain ar gyfer ystafell gydag ystafell gydag arwynebedd amsugno cyfatebol o 20m2Mae gwahaniaeth . 7 db yn cyfateb i bellter o Ca 3m, lle mae'r sain yn cael ei hallyrru mewn lluosogi semisfferig .
Gellir cyfrifo'r lefel pwysedd sain fel: lp=lw +10 log (q/4τr 2+4/a)
A=yw ardal amsugno cyfatebol yr ystafell q=yw'r math lluosogi:
Q =1 yw lluosogi sfferig
Mae Q =2 yn lluosogi lled -sfferig
Q =4 yw lluosogi sfferig chwarter
Ar gyfer yr achos maes rhydd, i . e . o gefnogwr to, mae'r lefel pwysedd sain yn cael ei caledu fel: lp=lw +10 logq/4τr {{{5}
Gyda LW (a) tot ar 63db (a), pellter o 5 metr, lluosogi lled -spherica ac achos maes rhydd, y canlyniad fydd LP (a) =63+10 log2/4τ 52=63-22=41 db (a)
Ac ar 10 metr: lp (a) =63+10 log2/4τ 102=63-28=35 db (a)
